门店弱电机房机柜设备摆放规范

### &emsp;&emsp;机房机柜是承载和组织网络和服务器设备的关键基础设施。为了确保机房运行的高效性和安全性，需要遵循一定的机柜设备摆放规范。本文档旨在提供机房机柜设备摆放的规范指导，以确保设备的合理布局、良好通风和便于维护。以下是相关规范的详细说明：

### 1. 机柜选型：

- 根据需求考虑高度、宽度和深度，当前主要用到以下几种规格。

| 机柜类型 | 规格尺寸(宽\*高\*深) |
| --- | --- |
| 机房机柜 | 42U 600mm\*2000mm\*800mm |
| 机房机柜 | 32U 600mm\*1600mm\*800mm |
| 机房机柜 | 12U 600mm\*640mm\*600mm |
| 壁挂机柜 |  6U 600mm\*370mm\*450mm |

- 机柜应具备良好的结构强度和承重能力。

### 2. 设备摆放规则：

- 机柜设备摆放顺序查看下面示例图：录像机、KVM(含分离式 KVM)、路由器、网络交换机、AP 交换机、监控 POE 交换机、托盘(放置光猫,无挂耳类设备)、UPS。

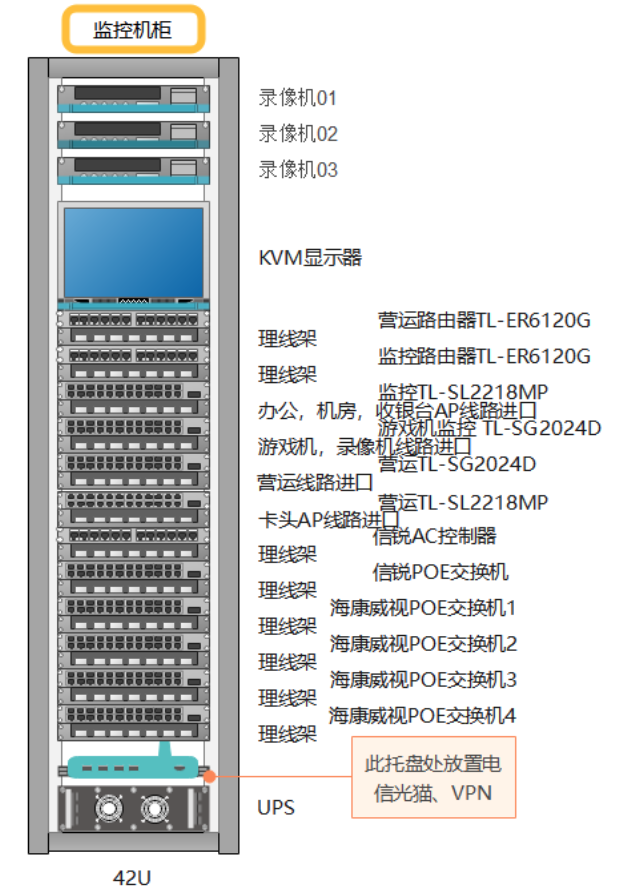

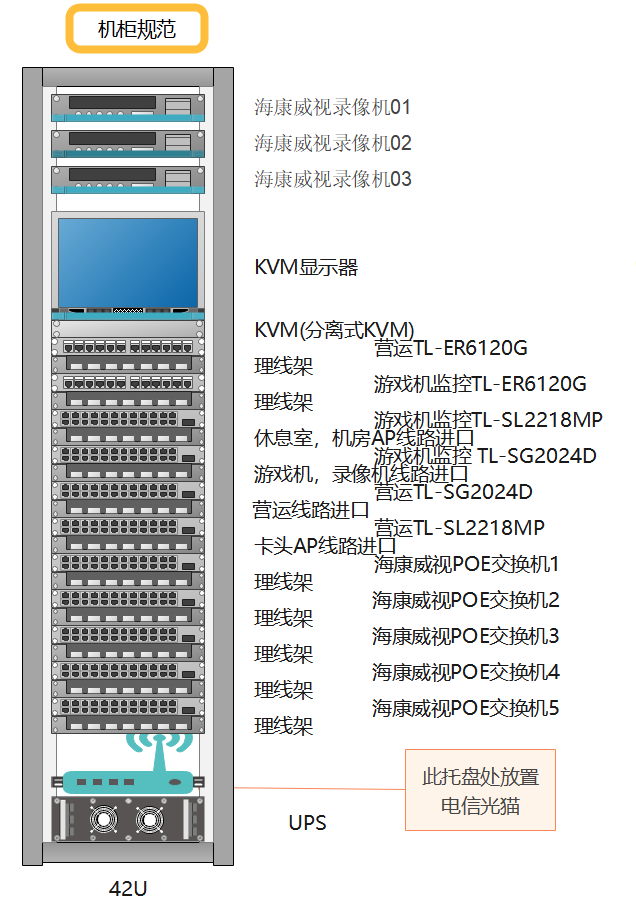

| 运营机房机柜 | 监控机房机柜 |
| --- | --- |
|![](https://picgo.melands.cn/img/2023/07/17/2023-07-17_171859_7066860.7504446646748982.png)  | ![](https://picgo.melands.cn/img/2023/07/17/2023-07-17_171817_1177320.013615793337921511.png)|

- 路由器与交换机之间配备理线架。
- 确定每个设备在机柜中的位置，将挂耳对准机柜上的安装孔，并使用螺丝将挂耳固定在机柜上，确保设备稳固且不会晃动。
- 将网线从网络设备（如交换机、路由器）引出，通过理线架进行布线。
- 确保布线整洁有序，避免网线交叉、缠绕或垂挂。

### 3. 电源管理：

- 将设备的电源线整齐有序地布置，避免交织和混乱。
- 使用合适的电源插座和插头，确保电源连接可靠并符合安全标准。

### 4. 网络设备之间的连接：

- 根据工程师提供的网络拓扑结构查看下面示例图，使用合适的网线将各个网络设备连接起来，确保网线插头与设备的网口完全插入，并保持连接牢固。

<div align=center> 运营网络架构图 </div>

<div align=center> 监控网络架构图 </div>

<div align=center><img src="https://picgo.melands.cn/img/2023/07/27/2023-07-27_101859_0695960.2091606360379228.png"/></div>
- 在连接过程中，确保网线连接的稳定性和正确性。

### 5. 标签和记录：

- 机房⽹络设备、⽆线设备、配线架、⽹络跳线、前台电脑/外设及⾯板及线路上都要使⽤防⽔标签纸，粘贴相应端口信息描述
- 必须对每个设备进行标签，以方便识别和管理。
- 必须使用标签将每个网线进行标记，以方便识别和管理。
- ⾯板，跳线上的标签需要⼀⼀对应。

### 6. 散热和通风：

- 安装风扇或空调设备以维持机房内的适宜温度和湿度。

### &emsp;&emsp;遵循机房机柜设备摆放规范对于确保机房的高效性、安全性和可维护性至关重要。通过合理布局、良好通风和定期维护，可以提高设备的性能和寿命，减少故障和停机时间。请确保所有机房操作人员熟悉并遵守这些规范，以保证机房的正常运行。
